Vrtacka na tistaky EXCELON

[robokop]

[robokop]

psal jsem tu nedavno o teto vrtacce, kdyby nekdo vyuzil asi ji poslu dal

[Thomeeque]

Jméno firmy znělo povědomě

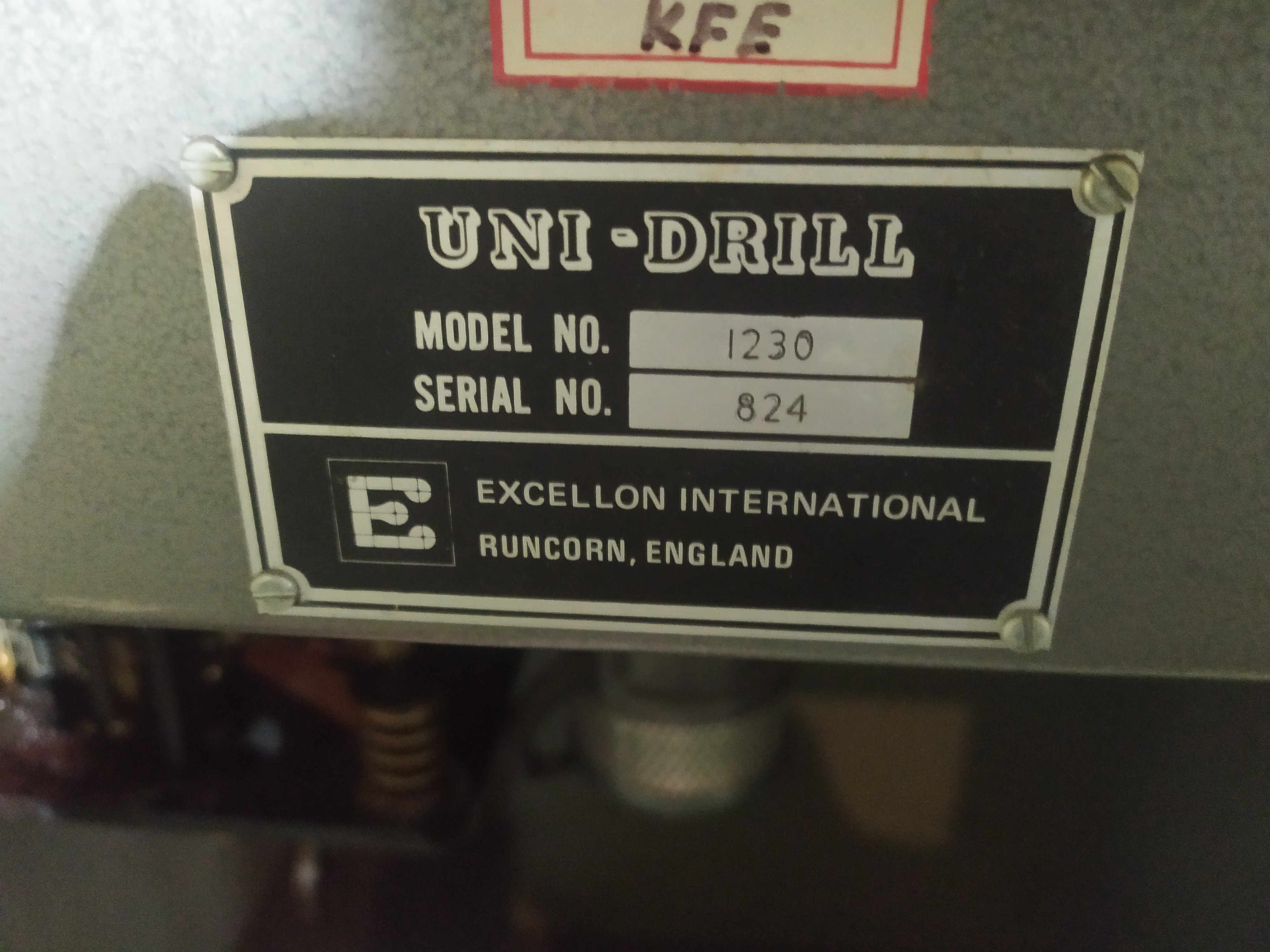

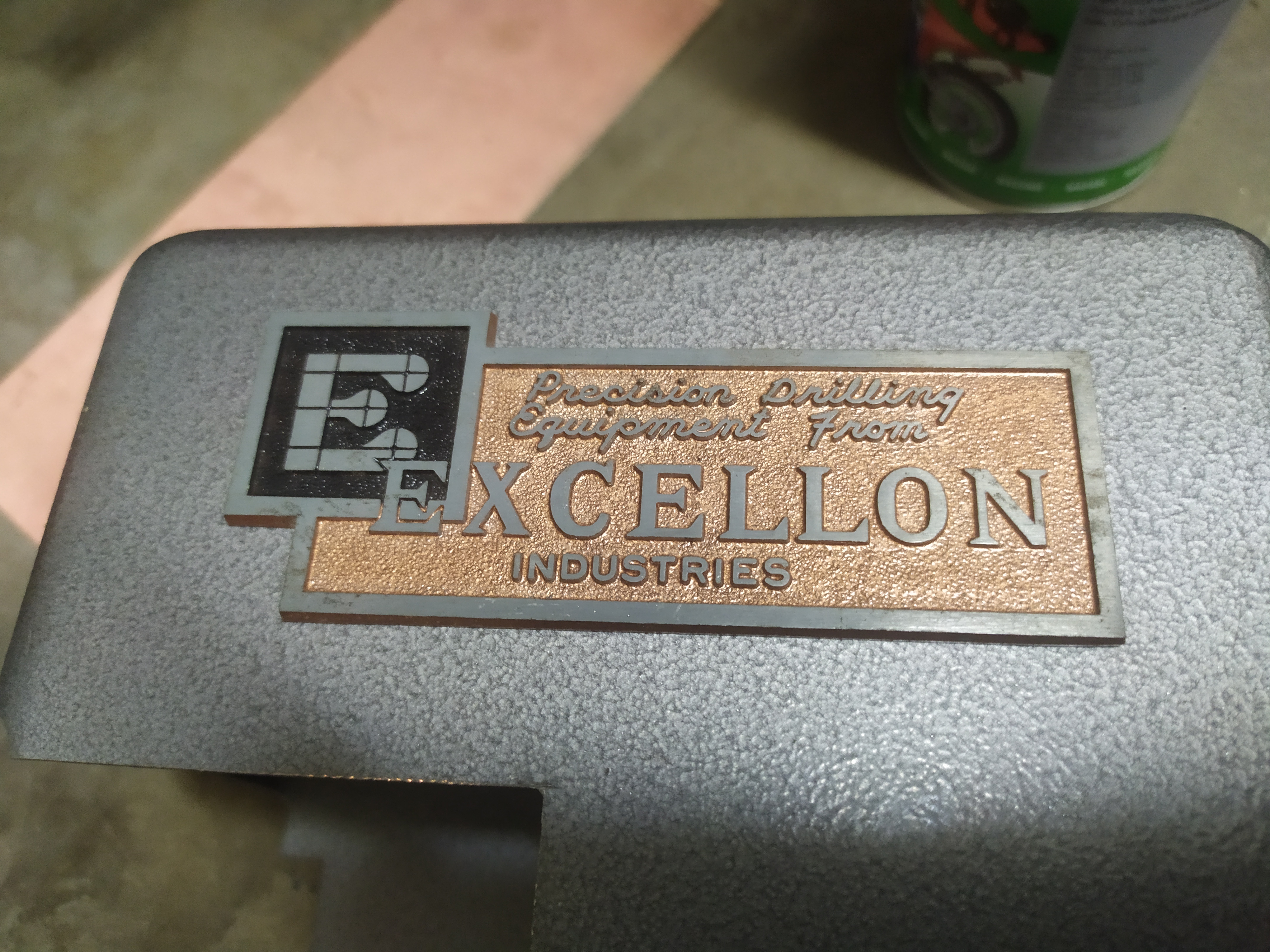

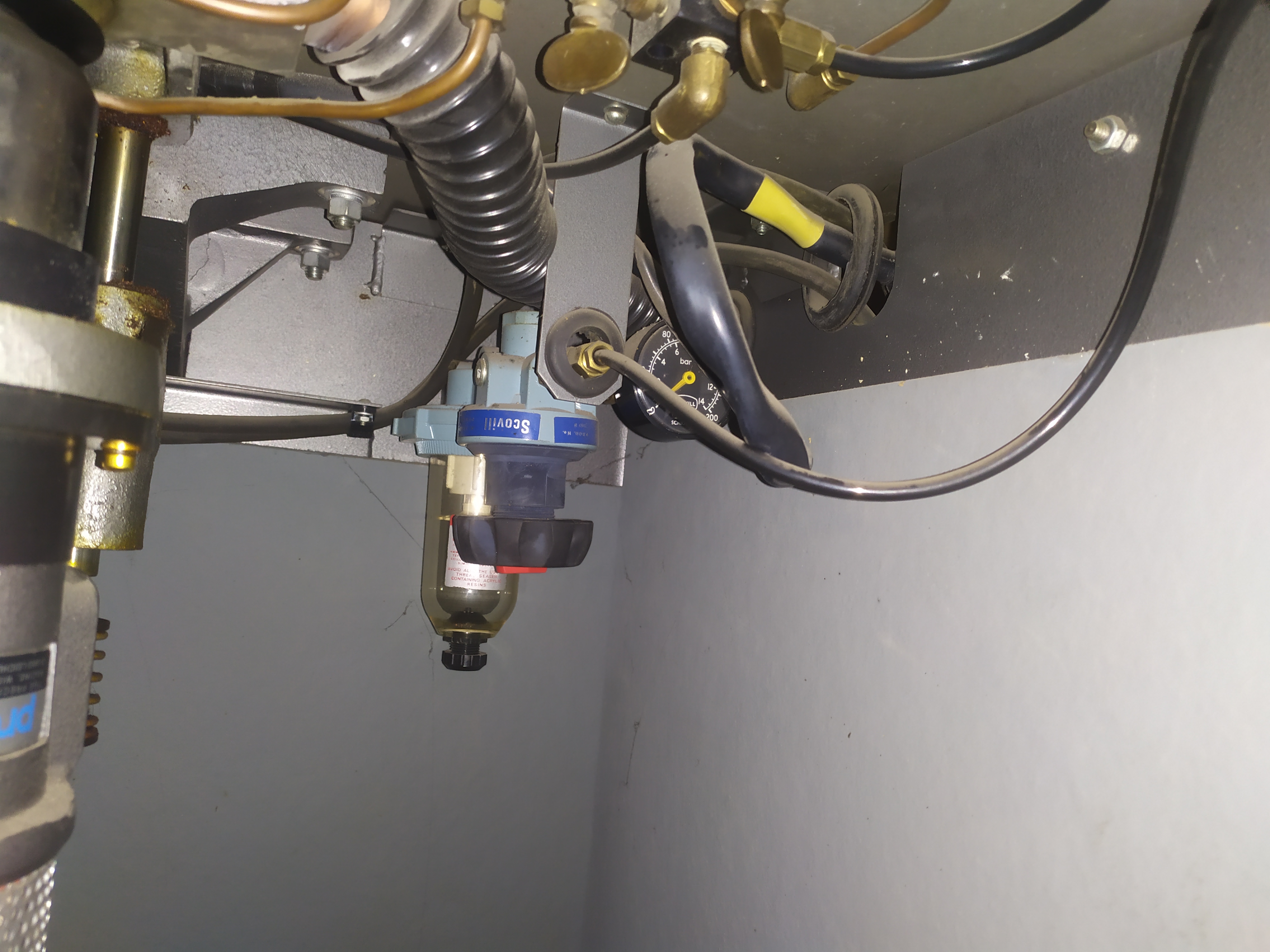

Excellon Uni-Drill 1230
Excellon Uni-Drill 1230 je starší poloautomatická vrtačka určená především pro výrobu plošných spojů (PCB). Na rozdíl od moderních plně automatizovaných CNC systémů funguje na principu vrtání podle šablony.

Hlavní technické parametry a vlastnosti

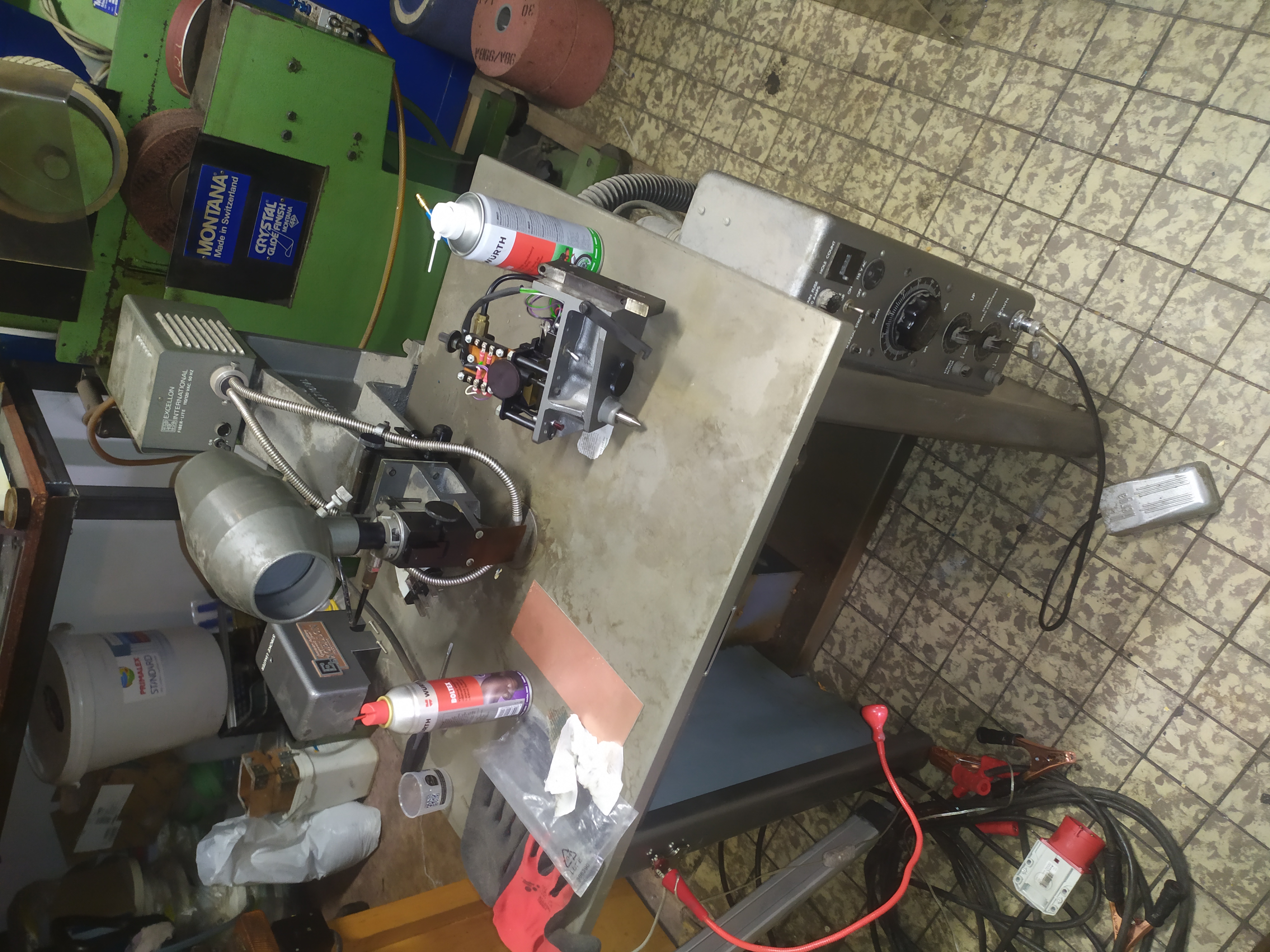

• Pracovní stůl: Disponuje stolem o rozměrech 750 × 600 mm.

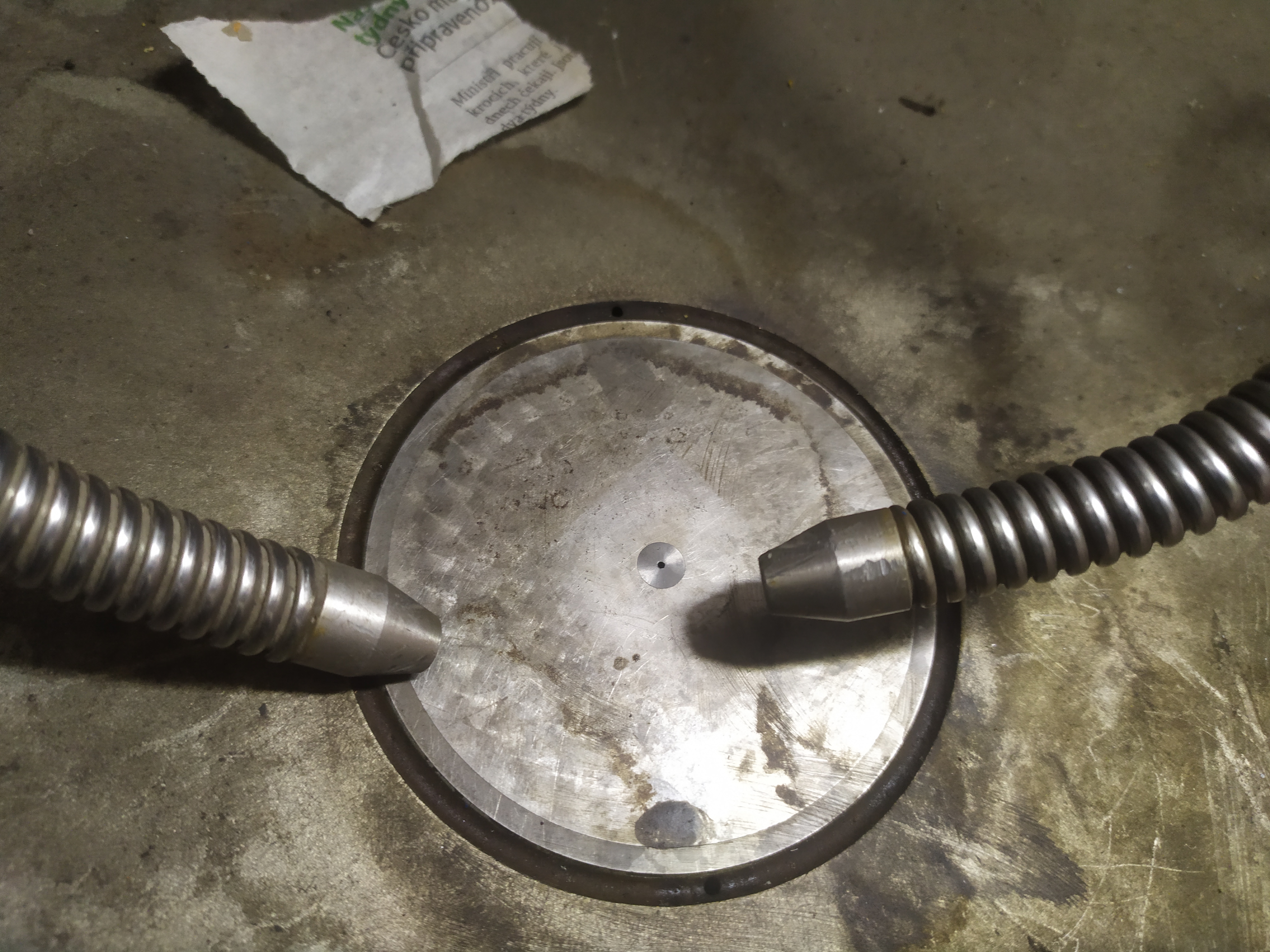

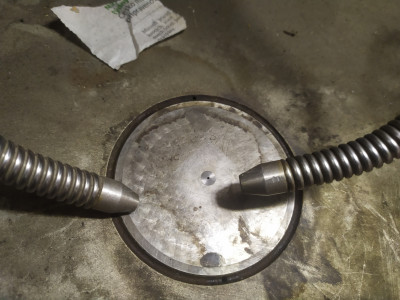

• Optika: Stroj je vybaven optickým systémem (často s optickými vlákny) pro přesné vyrovnání a sledování šablony.

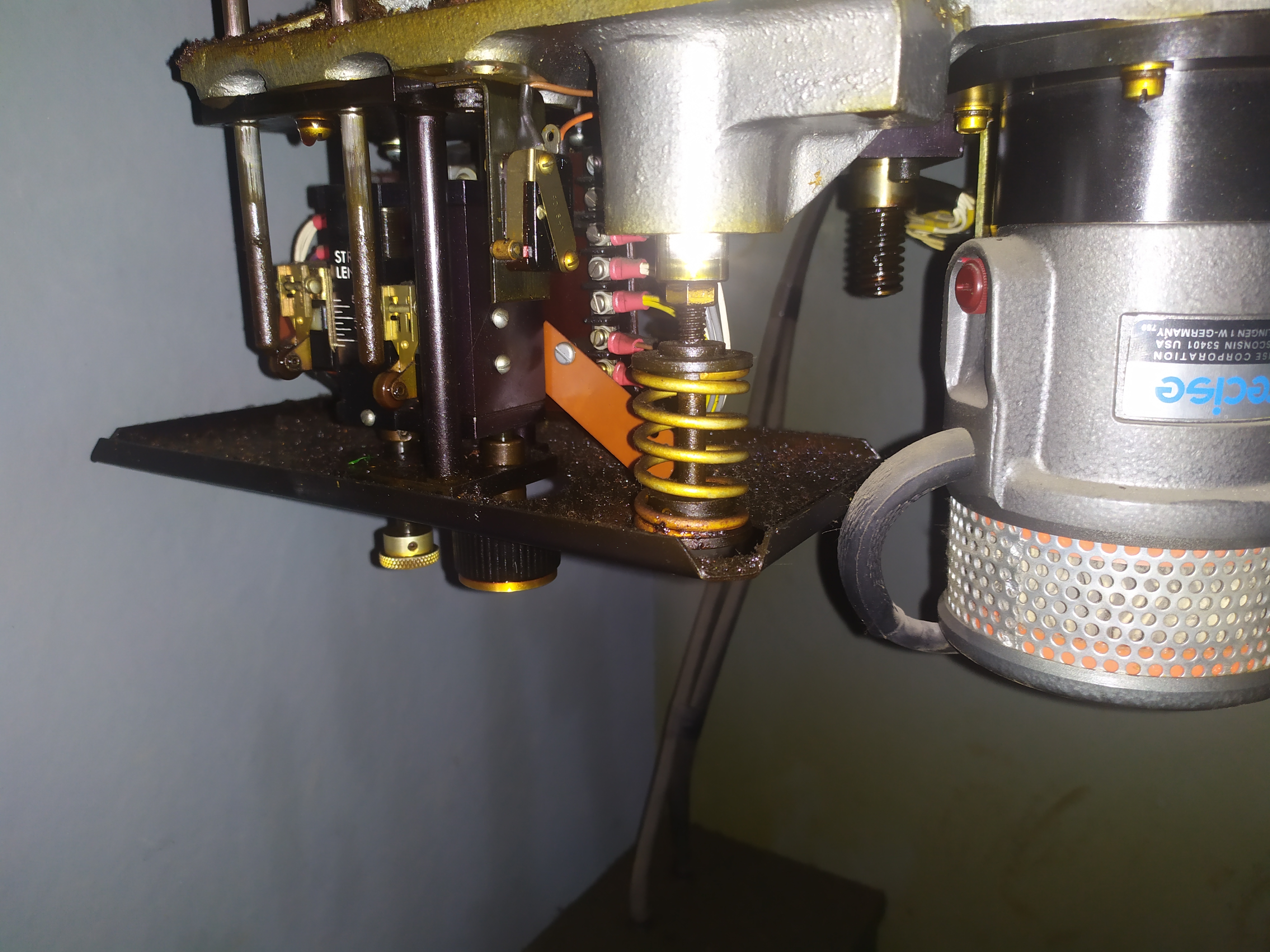

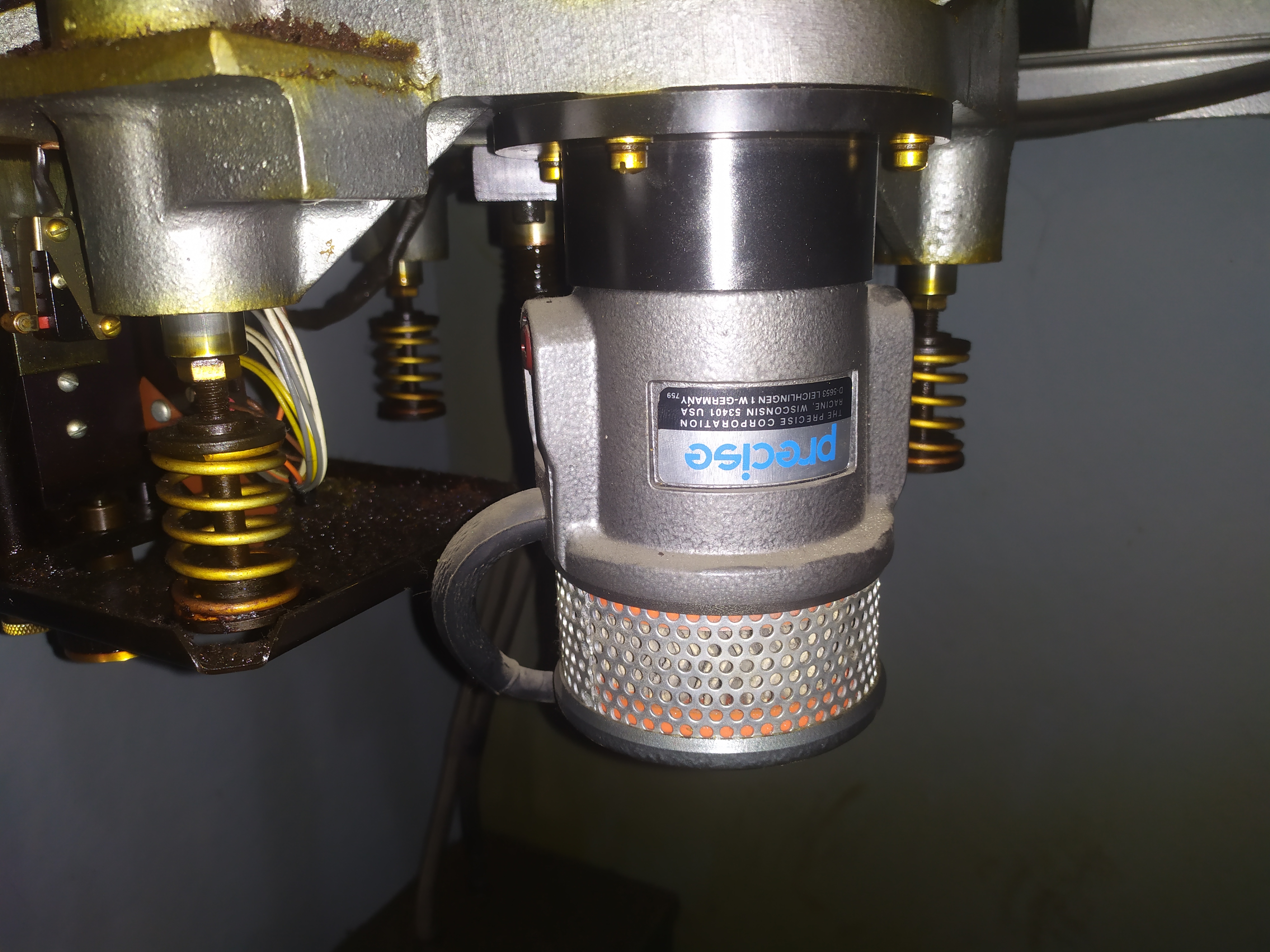

• Princip vrtání: Jedná se o stroj se spodním posuvem (up-stroke), což znamená, že vrták vyjíždí směrem nahoru zpod pracovního stolu do obrobku.

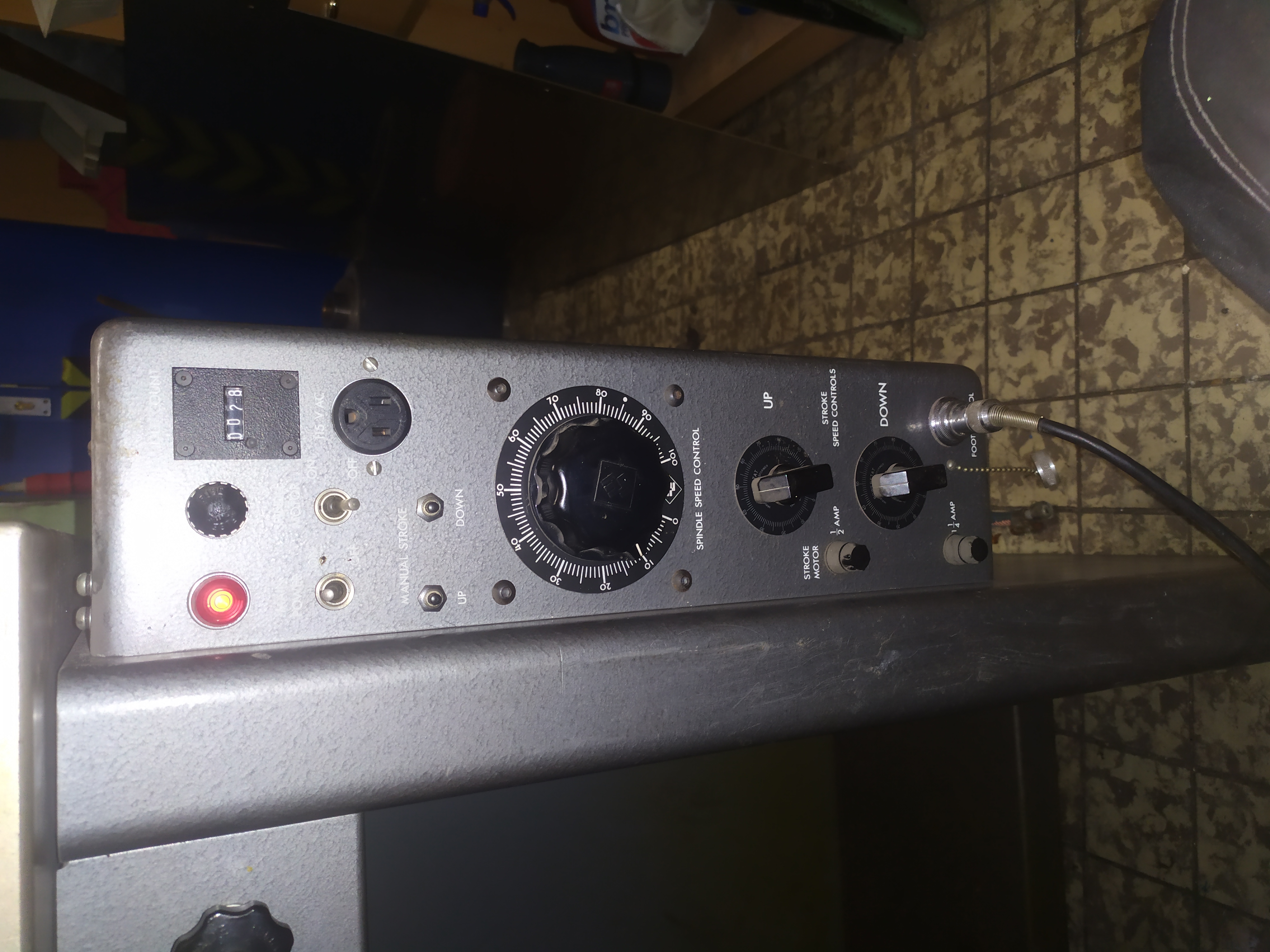

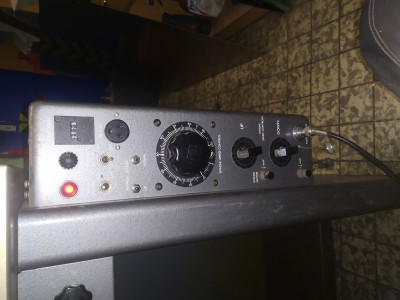

• Provoz: Ve své době představoval vysokorychlostní alternativu k manuálním vrtačkám, vhodnou pro menší a střední série.

Historický kontext
Společnost Excellon Automation byla dlouhá léta dominantním výrobcem zařízení pro PCB. Přestože je Uni-Drill 1230 dnes považován za výběhový (legacy) model, stále se s ním lze setkat v bazarech a specializovaných aukcích.
Název stroje je úzce spjat s formátem Excellon, který je dodnes průmyslovým standardem pro přenos dat k CNC vrtání a frézování plošných spojů.

Hledáte pro tento stroj konkrétní náhradní díly, nebo potřebujete poradit s formátem vrtacích dat Excellon?

Kód: Vybrat vše

%
M48
M71
T01C0.500
T02C0.700
T03C0.800
T04C0.813
T05C0.900
T06C0.914
T07C1.200
T08C1.500
%
T01
X-41116Y9208
T02
X-40323Y21273
X-25400Y8573
X-17145Y8573
X-8255Y6667
X-11430Y4763
X-11112Y12065
X-17145Y12065
X-8255Y12065
X-8255Y17463
X-17145Y6667
X-8255Y4763
X-40323Y6350
T03
X-6985Y9843
X-4445Y9843
X-4445Y4763
X-6985Y14922
X-4445Y14922
X-1905Y14922
X-1905Y9843
X-1905Y4763
X-1905Y20003
X-4445Y20003
X-6985Y20003
X-6985Y4763
T04
X-26035Y21907
X-23177Y21907
X-33973Y15938
X-49847Y18733
X-33973Y13906
X-40323Y1905
X-43656Y1841
X-46355Y5398
X-43656Y6604
X-46355Y7937
X-48577Y7937
X-43656Y8636
X-39053Y10478
X-1905Y2540
X-5080Y2540
X-9843Y3016
X-43656Y3873
X-26035Y19050
X-36830Y14922
X-24130Y11747
X-48577Y13335
X-13017Y20003
X-10478Y20003
X-49847Y21273
X-11747Y21907
X-40323Y4445
X-48577Y5398
X-24130Y6667
X-47149Y1905
X-49689Y1905
T05
X-33973Y8255
X-39053Y8255
X-36513Y3175
T06
X-47144Y15403
X-41756Y20792
T07
X-41593Y23495
X-46592Y23495
X-36593Y23495
T08
X-36513Y5715
M30

Kód: Vybrat vše

Generated by EAGLE CAM Processor 7.7.0

Drill Station Info File: /Users/thmq/Documents/eagle/P90/p90_33mmR2.dri

 Date              : 16.04.2026 9:02
 Drills            : generated
 Device            : Excellon drill station, coordinate format 3.3 mm

Parameter settings:

 Tolerance Drill + :  0.00 %
 Tolerance Drill - :  0.00 %
 Rotate            : no
 Mirror            : yes
 Optimize          : yes
 Auto fit          : no
 OffsetX           : 0inch
 OffsetY           : 0inch
 Layers            : Drills Holes

Drill File Info:

 Data Mode         : Absolute
 Units             : 1/1000 MM

Drills used:

 Code  Size       used

 T01   0.5000mm      1
 T02   0.7000mm     12
 T03   0.8000mm     12
 T04   0.8128mm     30
 T05   0.9000mm      3
 T06   0.9144mm      2
 T07   1.2000mm      3
 T08   1.5000mm      1

Total number of drills: 64

Plotfiles:

 /Users/thmq/Documents/eagle/P90/p90_33mmR2.excellon

T.
